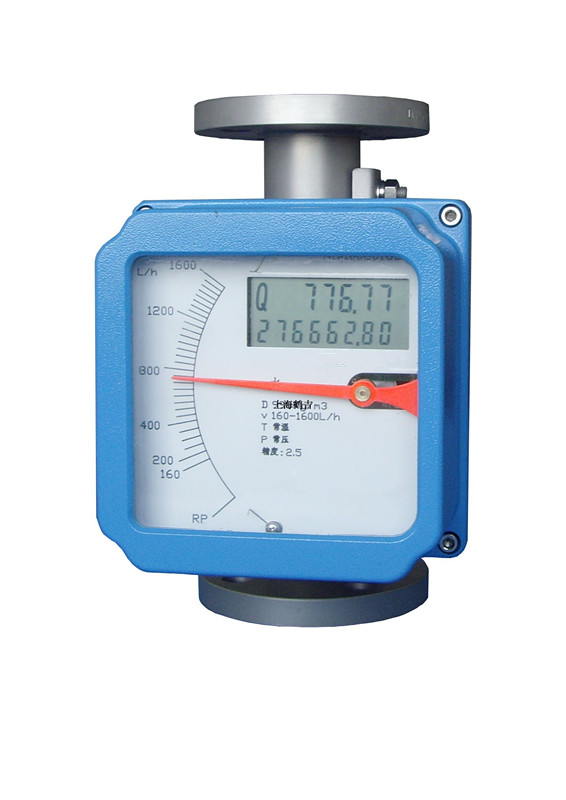

液晶显示型金属管浮子流量计介绍
液晶显示型金属管转子流量计采用可变面积式测量原理,适用于测量液体/气体。全金属结构,有指示型金属管浮子流量计、电远传型金属管浮子流量计、耐腐型金属管浮子流量计、高压型金属管浮子流量计、夹套型金属管浮子流量计、防爆型金属管浮子流量计。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。金属管浮子流量计广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

测量范围:水(20℃)1-200000 l/h
          空气(20℃,0.102287272MPa)0.03-4000m3/h;
          参见流量表,特殊流量可订制
量 程 比:标准型10:1
精 度:标准型1.0级;特殊型0.5级
液晶显示型金属管转子流量计压力等级:
标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型:DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
压力损失:7kPa-70kPa
介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
          高温型:最高可达300℃
环境温度:指针型-40℃-+120℃
连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
液晶显示型金属管转子流量计电缆接口:M20*1.5
供电电源:标准型:24VDC二线制4-20mA(10.8VDC-36VDC)
报警输出:上限或下限瞬时流量报警,集电极开路输出
继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
脉冲输出:累积脉冲输出,最小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0-50000
累计流量显示数值范围:0-99999999(可带小数点)
防护等级:IP65
防爆标志:本安型iaⅡCT5;隔爆型dⅡBT6

液晶显示型金属管浮子流量计流量范围
耐腐型通径
DN(mm)
普通型通径
DN(mm)
流  量  范  围 最大压力损失
空气m3/h 20℃
0.101325 MPa
水L/h 20℃ 空气(kPa) 水(kPa)



15



15
0.07~0.7 2.5~25 7.1 6.5
0.11~1.1 4.0~40 7.2 6.5
0.18~1.8 6.0~60 7.3 6.6
0.28~2.8 10~100 7.5 6.6
0.40~4.0 16~160 8.0 6.8
0.70~7.0 25~250 10.8 7.2
1.00~10 40~400 10 8.6
1.60~16 60~600 14 11.1


25


25
3.00~30 100~1000 7.7 7
4.50~45 160~1600 8.8 8
7.00~70 250~2500 12 10.8
11~110 400~4000 19 15.8

50

50
18~180 600~6000 8.6 8.1
25~250 1000~10000 10.4 11
40~400 1600~16000 15.6 17
80 80   2500~25000   8.1
  4000~40000   9.5
100 100   6000~60000   10
