玻璃转子流量计
玻璃转子流量计介绍
一、概述
  玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中.用来测量单相非脉动(液体或气体)流体的流量。
    耐腐蚀型流量计主要用于有量蚀性液体、气体介质流量的检侧,例如强酸(氢氟酸除外)、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。
ABGLZB型的测量锥管使用光滑锥形玻璃管。LZJ型使用带筋锥形玻璃管。

二、特点

①压力损失小
②性能可靠,读数方便,直观
③结构简单,安装使用方便
④价格便宜

三、原理和结构


    玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和管内可上下移动的浮子。当流体自下而上流经锥形玻璃管时.在浮子上下之间产生压差.浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及枯粘性升力与浮子的重力相等时.浮子处于平衡位。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置离度可作为流量量度。

四、型号规格以及技术参数
ABGLZB-2 LZB-3 型号 LZB-4 LZB-6 LZB-10
Φ2 Φ3 公称通径mm Φ4 Φ6 Φ10
≤1 ≤1 工作压力MPa ≤1 ≤1 ≤1
±4 ±4 基本误差限% ±4 ±2.5 ±2.5
1:10 1:10 范围度 1:10 1:10 1:10
0.4~4 2.5~25 液体ml/min 测量 液体i/h 1~10 2.5~25 6~60
0.6~6 4~40 1.6~16 4~40 10~100
1~10 6~60 2.5~25 6~60 16~160
1.6~16 10~100
6~60 40~400 气体ml/min 范围 气体l/h 16~160 40~400 100~1000
10~100 60~600 25~250 60~600 160~1600
16~160 100~1000 40~400 100~1000 250~2500
25~250 160~1600
注:以上规格(DN2~10mm)流量计均为侧进侧出,软管或螺纹连接,下基座上带针型流量调节阀,DN≥15mm均为法兰式,垂直安装,不带调节阀。

型号 ABGLZB-15 ABGLZB-25 ABGLZB-40 ABGLZB-50 ABGLZB-80 ABGLZB-100
公称通径mm Φ15 Φ25 Φ40 Φ50 Φ80 Φ100
工作压力MPa ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.4
基本误差% ±2.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5
范围度 1:10 1:10 1:10 1:10 1:10,1:5 1:5
测量范围 液体m3/h 0.016~0.16 0.04~0.4 0.4~4 1~10 5~25
0.025~0.25 0.06~0.6 0.16~1.6 0.6~6 1.6~16 8~40
0.04~0.4 0.1~1 0.25~2.5 1~10(特) 7~30(特) 12~60(特)
气体m3/h 0.25~2.5 1~10 4~40 10~100 50~250 120~600
0.4~4.0 1.6~16 6~60 16~160 80~400 200~1000
0.6~6.0 2.5~25
注:玻璃转子流量计液体流量均以20℃清水标定刻度,气体流量均以20℃、101325Pa空气标定刻度;
根据用户需要,可以做特殊流量的流量计,DN100通径最大水流可达120m3/h,最大气流量可达3500m3/h;也可进行特殊戒指密度修正标定和按特定操作实际使用压力修正标定。
耐腐性
型号 LZB-15F
LZJ-15F
LZB-25F
LZJ-25F
LZB-40F
LZJ-40F
LZB-50F
LZJ-50F
LZB-80F LZB-100F
公称通径mm Φ15 Φ25 Φ40 Φ50 Φ80 Φ100
工作压力MPa ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.4 ≤0.4
基本误差限% ±4 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5
范围度 1:10 1:10 1:10 1:10 1:10,1:5 1:5
测量范围 液体m3/h 0.016~00.16 0.04~0.4 ~ ~ ~ ~
0.025~0.25 0.06~0.6 0.16~1.6 0.4~4 1~10 5~25
0.04~0.4 0.1~1 0.25~2.5 0.6~6 1.6~16 8~40
气体/m3/h 0.25~2.5 1~10 ~ ~ ~ ~
0.4~4 1.6~16 4~40 10~100 50~250 120~600
0.6~6 2.5~25 6~60 16~160 80~400 200~1000
注:公称通径DN≤100mm以下耐腐型需定做,一般不带针型调节阀;
     根据用户要求,可以生产高一级精度的耐腐型流量计。
普通型
LZB-2、LZB-3、LZB-4、LZB-6、LZB-10
基座及阀针 止档 浮子 密封填料
黄铜镀铬 聚四氟乙烯 玛瑙球或(304)不锈钢 耐酸碱橡胶(IV-1)

LZB-15、LZB-25、LZB-40
法兰 止档 浮子及导杆 密封填料
铸铁内衬耐酸碱橡胶(IV-1) 聚四氟乙烯 (304)不锈钢 耐酸碱橡胶(IV-1)

LZB-50、LZB-80、LZB-100
法兰 止档 浮子及导杆 密封填料
铸铁内涂氨基烘漆 铸铁内涂氨基烘漆 (304)不锈钢 耐酸碱橡胶(IV-1)
注:所以通径流量计锥形玻管材料为高硼硅质玻璃。(下同)
全不锈钢型
法兰或基座及阀针、浮子及导杆、支承板、罩壳及螺栓等均为不锈钢。全不锈钢型过流材质可选316L不锈钢。
耐腐型
DN2~10采用PTFE基座,DN15~100采用铸铁法兰内衬PTFE
DN15~100如要采用不锈钢法兰内衬PTFE,则为全不锈钢耐腐型。
注:公称通径DN≤10mm以下,普通耐腐型可采用全不锈钢材质,如果测量强腐蚀性介质,则基座和密封材料采用聚四氟乙烯,支承板采用不锈钢,一般不能带针阀,并需定做。
外形结构及尺寸

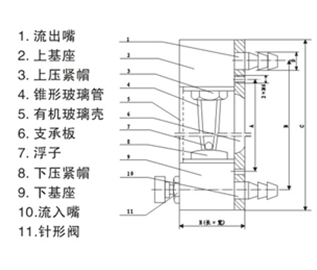

公称通径为DN2、3、4、6、10的流量外形图及尺寸
通径 尺寸(mm)
A B C D E
2 110 132 150 M8×1 31×26(正面)
3 110 132 150 M8×1 31×26(正面)
4 170 208 238 Φ11 40×34(正面)
6 170 208 238 Φ11 40×34(正面)
10 170 208 238 Φ11 40×34(正面)
公称通径DN15-100的流量计外形图及尺寸
通径 尺寸(mm)
A B C D E
15 Φ95 Φ65 470 Φ15 4-Φ14
25 Φ115 Φ85 470 Φ25 4-Φ14
40 Φ145 Φ110 570 Φ40 4-Φ18
50 Φ160 Φ125 570 Φ50 4-Φ18
80 Φ185 Φ150 660 Φ80 4-Φ18
100 Φ205 Φ170 660 Φ100 4-Φ18
