金属管浮子流量计
金属管浮子流量计介绍
ABGLZ金属管浮子概述
    ABGLZ金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件,适用于液体和气体的测量。
ABGLZ金属管浮子流量计由ABG仪表集团采用变面积式测量原理,测量部件由一个锥形测量管和浮子 组成,浮子能在锥形测量管中自由的上下移动,改变管道中的流通面积, 随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化,通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上,指示流量值的大小。
在M6、M8、M9指示器中,随动磁铁的转动被直接传送到刻度盘上; 在M7指示器中,随动磁铁的转动通过一个凸轮板使指针线性的指示流量值 的大小。
ABGLZ金属管浮子特点
1.全金属结构,坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以加装磁过滤器。
6.可带保温或伴热夹套。
7.用于各行业的气体和液体测量,测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质, 具有良好的抗热性和耐压性。
9.智能型双行液晶显示,可选现场瞬 时/累计流量显示,可带背光。
10.可选二线制、电池、交流供电方式。
11.带有数据恢复、数据备份及掉电 保护功能。
ABGLZ金属管浮子 M9指示器
A、在指示器中采用一对耦合磁钢完成流量指示和电信号转换。
B、采用最新型的ESK型信号变送器,可兼有HART协议通讯功能。
C、可在就地流量指示型仪表内选择安装:
(4-20)mA非线性输出并无滞后的ESK型信号变送器:
上下限报替开关。

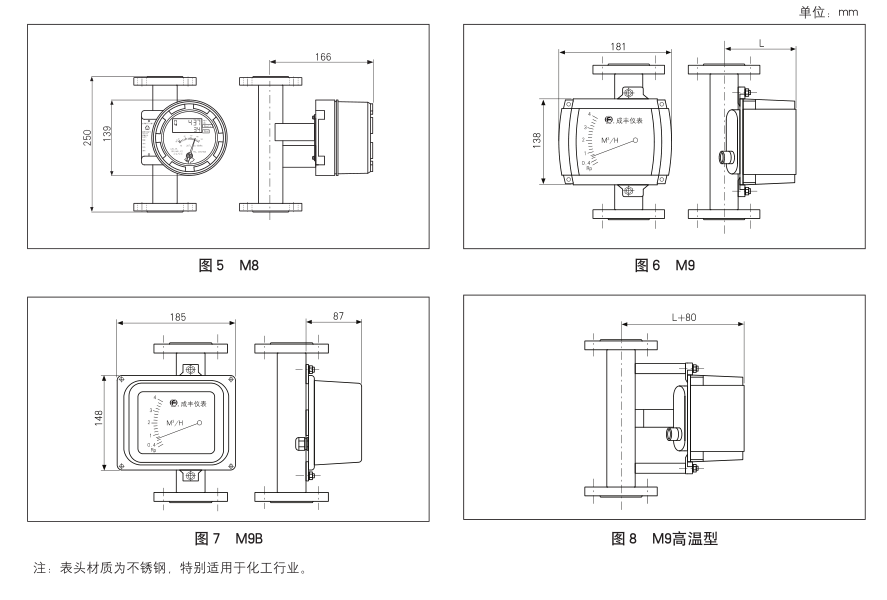

指示器结构外形图

    M8指示器的壳体为金属壳体,内置CPD型智能线路板.本安防爆结构设计,防爆标志ialICT5,该指示器既有单独的机械指针指示瞬时流量还有五位液晶数字显示瞬时流量及八位数字显示累计流量并配有按键操作、人机交互界面,还可输出4~20mA电流信号,上、下限报警等多种信号。
    M8指示器的上、下限报警方式与M9指示器不同,改指示器报警采用电器输出方式,采用键盘操作方式,方便灵活,准确可靠,并且有掉电保护功能还具有逻辑功能,开/闭点即上/下限不用跳线即可在软件中设定报警输出,可通过中间继电器或安全栅直接与PLC连接。
    M8指示器具有设定功能,数据备份、数据恢复及掉电保护功能,另外在不是二线制供电方式下,还可选液晶背光显示功能。
    M8指示器还可实现电池供电它采用一节高能锉电池3.6V@7.5AH供电方式,可连续工作三年以上,在液晶显示屏右下角有一电量显示条,可提醒用户及时更换电池,另外电池在-10℃~+45℃范围内效率最高,放电稳定工作时间延长。
技术参数

仪表型号 ABGLZ系列金属转子流量计
测量范围(100%点值)
水(20℃) (25~100.000)L/h
空气(101325Pa,20℃) (0.7~100m3/h)
L量程比 1:10
精度等级 1.5:2.5
测量管 锥形测量管
刻度盘分布 依据流量单位划分
测试压力 1.5倍规定压力
仪表口径
法兰连接 DN15~DN100或1/2〃~4〃
带保温夹套 DN15~DN100
食品型连接 DN15~DN100
液晶显示 瞬时流量显示:0~5000
累计流量显示:8位(可带小数点)
报警输出 上、下限瞬时流量报警
集电极开路输出(最大100mA,30VDC内部阻抗100Ω)
继电器输出(触点容量1A,30VDC或0.25A,250VAC或0.5A,125VAC)
电缆接口 M16×1.5;M20×1.5

GB/T9119法兰 DN15~DN100
HG20592-20635法兰 DN~DN100
ANSI法兰 1/2〃~4〃 150lbs/RF或300lbs/RF
卫生型连接 DN15~DN100
保温夹套法兰 DN15(标准型);其他特殊类型可定制
防护等级 IP65
防爆(本安) ExiaⅡCT2-T6(只限M9指示器)
隔爆 ExdⅡBT1-T6(只限M8指示器)
介质温度 LZZ就地指示 -40℃~+350℃(就地指示)
LZD电远传 -40℃~+80℃(普通型/衬PTFE)
-80℃~+300℃(高温型)
环境温度 -25℃~+55℃
粘度 DN15:≤
供电电源 标准型:25VDC,二线制4~20mA(18VDC~30VDC)
交流型:85~265VAC,50Hz
电池型:3.6V,7.5AH锂电池
ABGLZ金属管浮子概述流量范围
通径(mm) 流量范围 压力损失(kPa)
水L/h 空气m3/h 空气
  常规型 防腐型 常规型 防腐型
DN15 2.5~25 0.07~0.7 2.6 2.1
4.0~40 2.5~25 0.11~1.1 0.07~0.7 2.6 2.1
6.3~63 4.0~40 0.18~1.8 0.11~1.1 2.6 2.1
10~100 6.3~63 0.28~2.8 0.18~1.8 2.6 2.1
16~160 10~100 0.48~4.8 0.28~2.8 2.6 2.1
25~250 16~160 0.7~7 0.48~4.8 2.6 2.1
40~400 25~250 1.0~10 0.7~7 2.8 2.2
63~630 40~400 1.6~16 1.0~10 3.2 2.2
DN25 100~1000 63~630 3~30 1.6~16 3.3 2.4
160~1600 100~1000 4.5~45 3~30 3.4 2.5
250~2500 160~1600 7~70 4.5~45 3.8 2.6
400~4000 250~2500 11~110 7~70 4.5 3.0
DN50 630~6300 400~4000 18~180 11~110 4.5 1.3
(1~10)m3/h 630~6300 25~250 18~180 4.7 1.3
(1.6~16)m3/h (1~10)m3/h 40~400 25~250 5.5 1.3
DN80 (2.5~25)m3/h (1.6~16)m3/h 70~700 40~400 4.6 1.8
(4~40)m3/h (2.5~25)m3/h 100~1000 70~700 6.5 1.8
DN100 (10~100)m3/h (6.3~63)m3/h 9.0
注:特殊管径规格可订制
安装方式

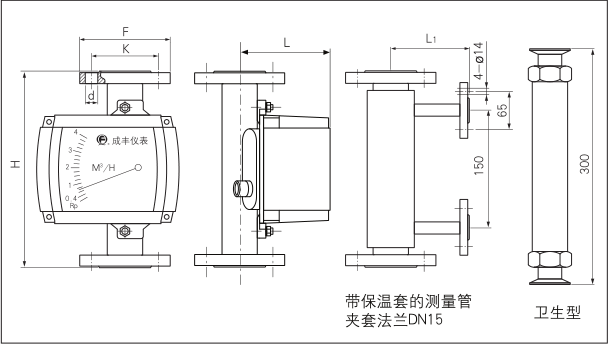

垂直安装
垂直安装尺寸表                                                       单位:mm
口径 F K D H L L1
DN15 95 65 4—Φ14 250 125 100
DN25 115 85 4—Φ14 250 138 100
DN50 165 125 4—Φ18 250 168 120
DN80 200 160 8—Φ18 250 198 140
DN100 220 180 8—Φ18 250 230 150

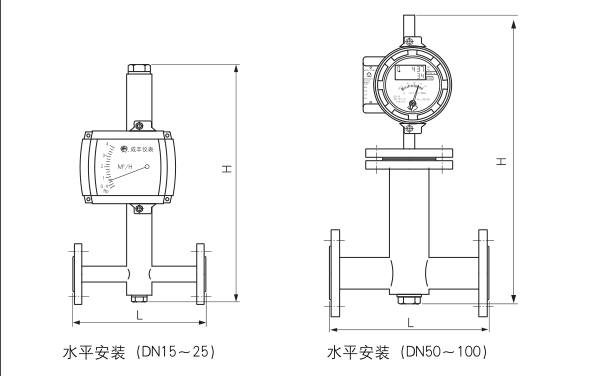

水平安装



水平安装尺寸表                                                        单位mm
口径 H L
DN15 400 250
DN25 400 250
DN50 500 300
DN80 500 400
DN100 500 400

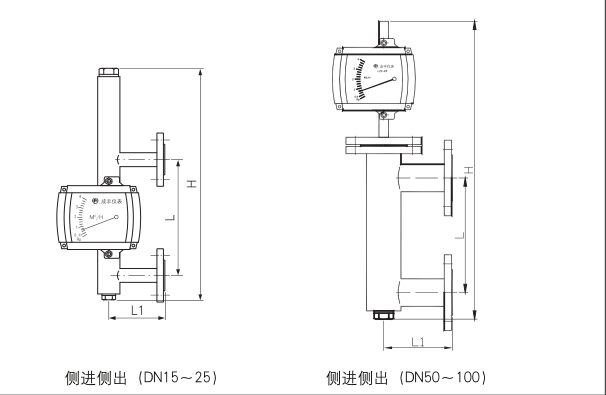

侧进侧出



侧进侧出尺寸表                                                        单位:mm
口径 H L L1
DN15 320 250 120
DN25 350 250 120
DN50 650 250 120
DN80 800 300 150
DN100 800 300 150

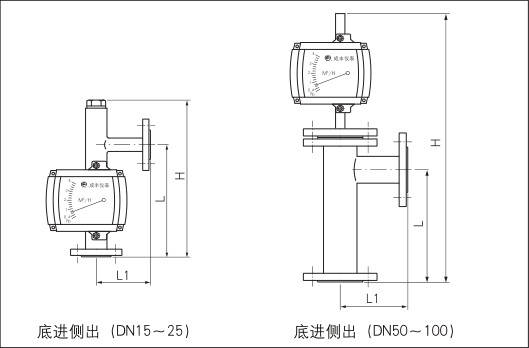

底进侧出



底进侧出安装尺寸表                                                   单位:mm
口径 H L L1
DN15 350 250 120
DN25 350 250 120
DN50 600 250 120
DN80 700 250 150
DN100 700 250 150

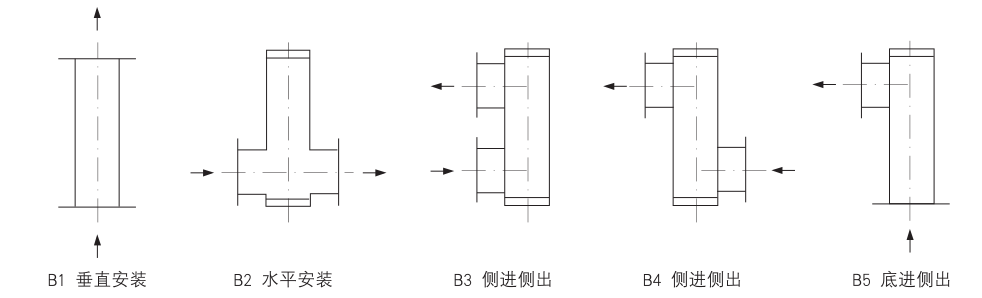

连接形式

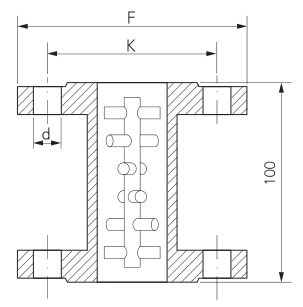

磁过滤器
    如果介质中含有铁磁性颗粒,应在流量计入口处安装磁过滤器。磁过滤器中装有螺旋方式排列的磁棒,以最大限度的减小压力损失,磁过滤器有两种类型,适用于所有仪表尺寸。材质为不锈钢304. 316, 316L。用
于腐蚀性介质时筒体、磁棒由PTFE包裹.防止被介质腐蚀。
    磁过滤器法兰连接尺寸与相对应的流量计相同,具体尺寸见表

上、下限报警开关(M8、M9指示器)
    流量计可安装一到二个电子限位开关瞬时流量达到设定值时产生报警信号。
限位开关安装在仪表内部开关点可以通过刻度盘上的限位指针来设置(图),限位指针的位置同时指示设置的限位值。
技术参数

限位开关 二线制SC3.5—NO 三线制SB.5—E2
额定电压 8V DC 10~30V DC
持续电流   100mA
空载电流   15mA
电压降   3V
电流消耗 有效面积开 3mA
               有效面积关 1mA
自身电感 150μH
自身电容 100nF
电磁兼容性(EMC) EN60947—5—2 EN60947—5—2
防护等级 IP67 IP67
工作温度 -25℃~100℃ -25℃~70℃
SC3.5—NO适用于危险场合,需要安装隔离开关放大器只能于具有下列峰值的本安电路并联使用。
  1. 无负载电压:Uo15.5V
  2. 自身电感:Li150μH
  3. 短路电流:IK52mA
  4. 自身电容;Ci150nF
  5. 输出功率:P169mW
SB3.5—E2不适用于危险场合。

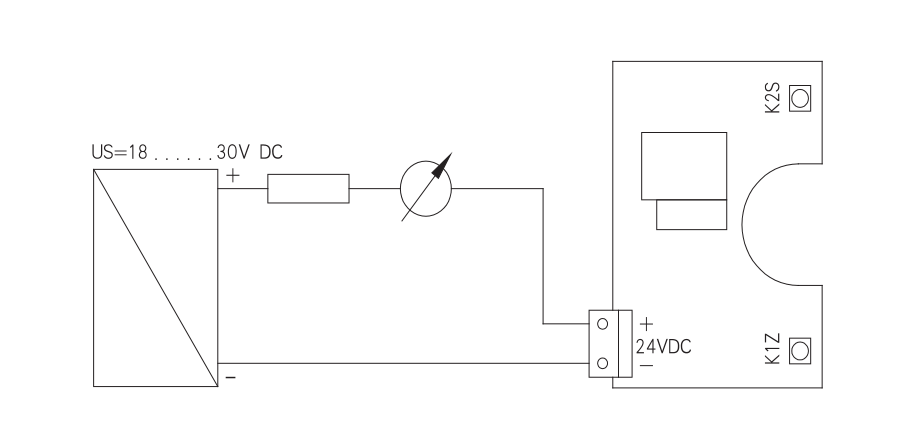

ESK电信号输出
    ESK型电信号输出变送器是一种非接触式无机械连杆传动机构、无滞后影响的转换器。
    二线制的ESK型可以输出连续的(4-20)mA电流信号.这个信号与瞬时流量成正比。
    接到测量回路上的所有仪表(指示器、记录仪)应以串联形式连接,并且不能超过变送器允许的最大负载。
    变送器连接在本安电路中,可用于危险场合。
ESK-SL-2兼有HART协议通讯功能,它不会对输出的((4~20)mA信号产生影响,但是当它工作在多点通讯模式下例外,最多15台带HART的设备可以并联运行此时仪表的电流输出设定在稳定模式(电流约为4mA)。
ESK型技术参数
电    压:(18~30)VDC
电    流:(4~21.6)mA
环境温度:-20℃~+65℃
输出信号:(4~20)mA 二线制
最大负载电阻:270Ω(24VDC)
线性度:≤0.1%
温度影响:≤0.02%/℃
防爆关联设备LB902
(注意:在危险场合中带ESK型转换器的流量计仪表电源必须与合格的本安电源、或者隔离安全栅链接,这些供电装置必须安装在危险场合之外!)
