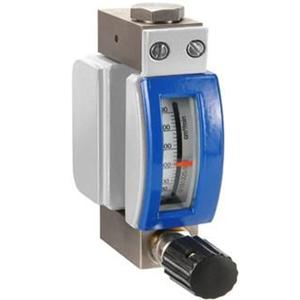

微小流量金属管浮子流量计介绍

微小流量金属管浮子流量计产品应用
仪表装有微调阀,方便用户对特定流量的设定。仪表基于浮子测量原理。标准型产品,介质流向为侧进侧出(法兰连接为底进上出)。分为就地指示型和LCD显示带4~20mA电流输出型。

微小流量金属管浮子流量计测量原理
通过磁敏元件测出带磁浮子相当于流量为零时的磁场强度,正比于介质流量的该信号经过放大数字化处理,利用微处理器及软件技术将其特征曲线化,并保存在存贮器中,用LCD数字作就地指示,并生成与负载无关的4~20mA二线制电流输出。

坚固,耐腐蚀性不锈钢金属测量锥管。
可选择双卡套接头,配管φ6mm或φ8mm,也可选择法兰连接,法兰标准按用户要求而定。
对于压力波动较大的场合,可选配连接压力调节器(恒流器)
仪表安装或检修装卸简单方便。
带远传信号型:
1、磁场传感器感应浮子位置,以非接触无滞后为特点;
2、LCD数字显示,方便易读;
3、线性电流输出,二线制,4~20mA;
4、直流供电16~30VDC
指针就地显示型:
1、机械指针就地指示器,数字读取容易;
2、最多可安装两个可调限位开关,限位点指示在刻度盘上

微小流量金属管浮子流量计技术参数
满刻度范围 水(20℃) 3~100L/h
空气(0.1013MPa,20℃) 50~3400NL/h
量程比 10:1
精度等级 标准型:4.0级,特殊型:2.5级
流量刻度划分 实际流量刻度
最大压力 标准型:6.4MPa、 特殊可达:20MPa
介质温度 就地指示型:-80~+100℃
带远传信号:-40~+80℃
环境温度 -25~+65℃
过程连接 标准螺纹:1/4〞NPT、1/2〞NPT 标准卡套:φ6、φ8,其它可根据要求制造
标准法兰:DN15,可根据要求制造
接液材质 316L
防护等级 IP65
电信号输出 4~20mADC兼容HART通讯协议
限位开关 最多可带2路SJ2-N型起始器
