直读式浮子流量计介绍
    浮子流量计也是利用节流原理测量流体的流量,但它的差压值基本保持不变,是通过节流面积的变化反映流量的大小,故又称恒压降变截面流量计,也有称作转子流量计。
    浮子流量计可以测量多种介质的流量,更适用于中小管径、中小流量和较低雷诺数的流量测量。其特点是结构简单,使用维护方便,对仪表前后直管段长度要求不高,压力损失小而且恒定,测量范围比较宽,刻度为线性。浮子流量计测量精确度为±2%左右。但仪表测量受被测介质的密度、黏度、温度、压力、纯净度影响,还受安装位置的影响。
    (1)测量原理及结构

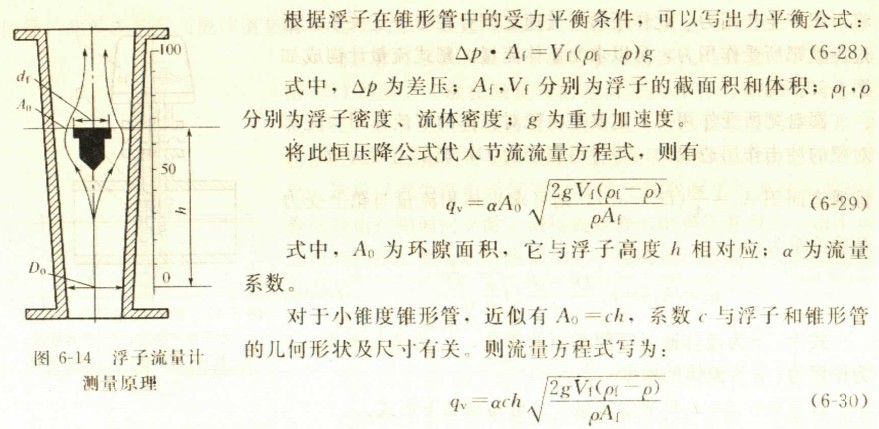

浮子流量计测量主体由一根自下向上扩大的垂直锥形管和一只可以沿锥形管轴向上下自由移动的浮子组成,如图6-14所示。流体由锥形管的下端进入,经过浮子与锥形管间的环隙,从上端流出。当流体流过环隙面时,因节流作用而在浮子上下端面产生差压形成作用于浮子的上升力。当此上升力与浮子在流体中的重量相等时,浮子就稳定在一个平衡位置上,平衡位置的高度与所通过的流量有对应的关系,这个高度就代表流量值的大小。

式(6-30)给出了流量与浮子高度之间的关系,这个关系近似线性。
    流量系数α与流体粘度、浮子形式、锥形管与浮子的直径比及流速分布等因素有关,每种流量计有相应的界限雷诺数,在低于此值情况下α不再是常数。流量计应工作在α为常数的范围,即大于一定的Re范围。
    浮子流量计有两大类型:采用玻璃锥形管的直读式浮子流量计和采用金属锥形管的远传式浮子流量计。
    直读式浮子流量计主要山玻璃锥形管、浮子和支撑结构组成。流量表尺直接刻在锥形管上,由浮子位置高度读出流量值。玻璃管浮子流量计的锥形管刻度有流量刻度和百分刻度量种。对于百分刻度流量计要配有制造厂提供的流以刻度曲线。这种流量计结构简单,工作可靠,价格低廉,使用方便,可制成防腐蚀仪表,用于现场测量。
    远传式浮子流量计可采用金属锥形管,它的信号远传式有电动和气动两种类型,测量转换机构将浮子的移动转换为电信号或气信号进行远传及显示。
    图6-15所示为电远传浮子流量计工作原理。其转换机构为差动变压器组件,用于测量浮子的位移。流体流量变化引起浮子的移动,浮子同时带动差动变压器中的铁心作上、下运动,差动变压器的输出电压将随之改变,通过信号放大后输出的电信号表示出相应流量的大小。
