智能金属管浮子流量计介绍

一、概述
 智能金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构,具有体积小、压损小、量程比大(10~20:1)、可选带 HART 通讯功能的变送器,安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
智能金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要求分类,又可分为普通型、本质安全型、隔离防爆型三种。
智能金属管浮子流量计采用了国际先进的Honeywell无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能 MCU,可实现液晶显示:瞬时流量、累计量、环路电流,环境温度、阻尼时间、小信号切除量。可选 4~20mA 远传输出(可带 HART 通讯)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有很高的精度和可靠性,完全可以取代进口同类型仪表,且具有性价比高、在线参数标定、掉电保护等特点。
智能金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有下进上出安装型、下进上横出安装型、下横进上横出安装型、右进左出安装型、左进右出安装型等安装方式可选。
二、 结构及原理
智能金属管浮子流量计由二部分组成:
传感器---测量管及浮子;
信号变送器----指示器;

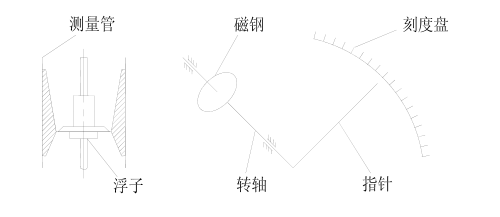

传感器的接液材质有四种:不锈钢(304、316、316L)、哈氏合金、钛材、不锈钢内衬 FEP;用户可根据不同的工艺压力及介质的腐蚀性要求,选择不同的触液材质,来满足工艺的耐压及介质防腐的需要。连接方式有法兰连接、卡箍连接等。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环隙面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
三、特点
1.大屏幕液晶显示器,可以同时显示瞬时流量和累计量并且带有瞬时流量模拟条显示
上排显示瞬时流量,下排显示累计流量
瞬时流量显示范围:0.000-99999
累计流量显示范围:0.00-99999999
电流显示范围:4.00-21.00mA
瞬时流量百分比显示:0-100%
指针角度显示范围:0.00-90.00°
环境温度显示范围:-50 -- +150℃
累计小信号切除量范围:0-10%
阻尼时间设置范围:0-10 秒
瞬时流量及累计量单位可任意设置。
2.上排可切换显示:瞬时流量、环路电流、瞬时流量百分比、累计小信号切除量、阻尼时间、当前环境
温度,指针转动角度等信息,并且可以显示常用的符号和工程单位,此时不影响下排累计量和瞬时流量
模拟条的显示。
3.液晶显示的瞬时流量的流量范围,根据现场测量介质的不同,可在现场在线修正。
4.双排液晶显示器功耗为微安级,均满足本安防爆要求.防爆证编号:GYB071139U。
5.精度:<±0.5%,温飘:< ±0.1%/10℃。
6.完善的掉电保护功能,掉电时,可保存当前累计流量,(累计量采样周期为 0.3S),并且采用先进的六级数
据备份机制,使得数据丢失的可能微乎其微。
7.液晶显示器可带背光显示.此时采用三线制供电。
8.变送器可输出:三线制,0-10mA 信号,并且与是否带液晶显示功能无关。
9.支持电池供电功能,使用不同型号的可充电池,根据不同的应用,一次充电可正常工作 3-12 个月。
10.无需开盖,使用磁性笔操作的方式,同时也保留普通按键。
11.可通过 HART 协议与上位机软件或手持机通信。上位机使用 HART modem 和仪表相连,可对瞬时
流量、累积量、环路电流、瞬时量百分比等进行动态监测(只针对二线制 4-20mA 带 HART 通信功能
的仪表)。
12. 可通过 HART 协议,可采用手持机或上位机软件对流量计进行部分或全部组态操作(只针对二线
制 4-20mA 带 HART 通信功能的仪表)。
13.通过流量计上的四个按键可以设置不带 HART 功能的所有参数和带 HART 功能的常用参数。
四、 技术参数
测量范围 水 (20℃) 6~150000 l/h,空气(0.1013MPa 20℃) 0.5~4000 m3/h
量 程 比 10:1(特殊型 20:1)
精度等级 2.5(特殊型 1.5%或 1.0%)
工作压力 DN15~DN50 PN16MPa (特殊型 25MPa)
         DN80~DN100 PN10MPa (特殊型 16MPa)
         夹套压力等级:1.6MPa
介质温度 标准型 -80℃~+220℃;高温型 300℃;内衬 FEP 型 ≤85℃
环境温度 -40℃~+120℃(无液晶显示远传型≤85℃);(带液晶显示远传型≤70℃)
介质粘度 DN15: ≤5mPa.s
                ≤30mPa.s);DN25: ≤250mPa.s;DN50~DN150:≤300mPa.s
液晶显示 瞬时流量显示数值范围:0.000~99999
         累积流量显示数值范围:0.00~99999999
输 出    标准信号:二线制 4~20mA(可带 HART 通讯)
             标准信号:三线制 0~10mA
             报警信号:1、两路继电器输出(极限值 250VAC/0.25A)
                               2、一路或两路接近开关(开关要求根据客户要求)
脉冲信号输出:0-1KHz 隔离输出(输出电平 Vpp>4.5V)
供 电   标准型:24VDC±20%
           交流型:220VAC(85~265VAC)(需定制)
           电池型:3.6@4.4-5.2AH 锂电池,根据不同使用情况,每组
           可用(3~12 个月),两组替换使用。
连接方式 标准型:HG20592 法兰
                 特殊型:用户提供法兰标准
                 螺纹连接型:用户指定
电气接口 M16×1.5、PG11、1/2”NPT 或用户提供规格
整体高度 标准型:250mm(其他安装方式见相关表格)
防护等级 IP65/IP67
防爆标志 本安型:ExiaIICT3~6
         隔爆型:ExdIIBT4~6
