双转子流量计介绍

概述
双转子流量计(以下简称流量计)属于目前国际上最新一代容积式流量计,也称为流量计或螺杆流量计。是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门,特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示,字码直接读数并可配发讯器,输出电脉冲信号,远传到二次仪表或计算机,组成自动控制、自动检测和数据处理等系统。

双转子流量计特点:
适用于稀油、轻质油、稠油、含砂量大、含水量大的原油,被测量液体的粘度范围大。
流量计通过的液体流量大,最大流量是同通径普通容积表的二倍左右。
使用寿命长,准确度高,可靠性强。
压内损失极小。
有线远传最长距离为1000米,脉冲信号输出N=0.1L(一个脉冲为1N),可直接与计算机联网。
本安防爆IaⅡCT6(本质安全型);隔爆dⅡBT6(隔爆型);防护IP56。

双转子流量计工作原理
流量计的一对特殊齿型的螺旋转子直接啮合,无相对滑动,不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻,每一个转子在同一横截面上受到流体的旋转力矩虽然不一样,但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转,排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积,因此,转子的转数与流体的累积流量成正比,转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器,显示出流过流量计(流过管道)的流量。

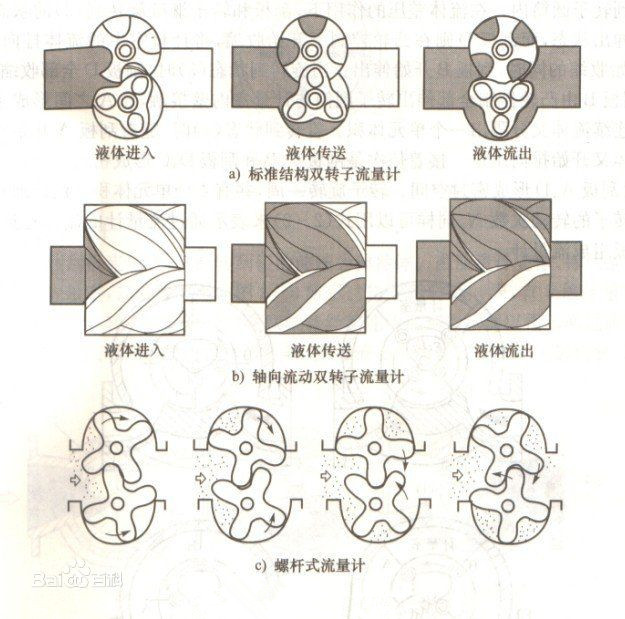

双转子(螺杆)流量计是一种设计独特的容积式流量计,主要用于液体流量测量。其测量单元由两个旋状转子组成,它们的配合由一组精确的齿轮控制,如图2一5所示.结构上还可分为标准型双转子和轴向流动双转子两种形式,分别如图所示:

双转子流量计选型表谱
基本型号 1 2 3 4 5 6 说明
公称通径 计数器 公称压力 特征 发讯器 工作温度
ABG             表示:双转子流量计
  8           公称通径为8mm
  15           公称通径为15mm
  25           公称通径为25mm
  40           公称通径为40mm
  50           公称通径为50mm
  80           公称通径为80mm
  100           公称通径为100mm
  150           公称通径为150mm
  200           公称通径为200mm
  250           公称通径为250mm
  300           公称通径为300mm
    W         无表头脉冲发讯
    J         机械计数器
    E         电子计数器
    H         回零机械计数器
      1.6       公称压力为1.6Mpa
      2.5       公称压力为2.5 Mpa
      4       公称压力为4.0 Mpa
      6.3       公称压力为6.3 Mpa
        C304     转子为304不锈钢
        C316     转子为316不锈钢
        CC304     壳体、转子为304不锈钢
        CC316     壳体、转子为316不锈钢
          F   发讯器脉冲输出
          I   发讯器电流输出
            A 工作温度-20~+80
            B 工作温度-20~+150
            C 工作温度-20~+250
            D 工作温度-20~+350
