金属管浮子流量计结构原理

2014-10-31 09:33

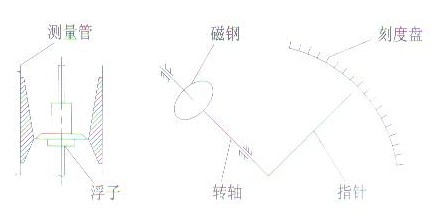

金属管浮子流量计的浮子在测量管中,随着流量的变化,将浮子向上移动在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
金属管浮子流量计结构
金属管浮子流量计由两部分组成:
传感器---测量管及浮子
信号变送器---指示器
传感器的接液材质有四种:不锈钢、哈氏合金、钛材、不锈钢内衬PTFE:用户可根据不同工艺压力及介质的腐蚀性要求,选择不同的接液材质,来满足工艺的耐压及介质的防腐的需求。根据不同的测量要求,用户在选型时,金属管浮子流量计可以选择不同的指示器组合,来实现不同的测量要求。
