金属转子流量计的使用例子

2014-09-25 09:27

金属转子流量计在氧气测量中的应用案例
金属转子流量计测量气体时,以标准状态(20℃,绝压0.1013MPa)下空气标注刻度,所以,当对氧气进行流量测量时,应将其流量范围换算成标准状态下空气流量,然后根据换算后的流量范围对照金属转子流量计的标准刻度进行选型。
下面以某机械厂铆焊车间氧气用量为例,客户提供参数如下:
管径:¢70*5,最大用氧量110m3/h,最小用氧量10m3/h,工作压力1.3MPa,工作温度30℃,当地平均大气压0.1MPa。
我们计算如下:
1、 氧气的密度
标况下ρ20=1.331kg/m3
工况下ρ1=ρ20*(P1T20/PNT1Z)=1.331*{(1.3+0.1)*(273.15+20)/[0.1013*(273.15+30)*0.992]}=17.93kg/m3
2、 实际流量:
QS=Q20ρ20/ρ
QSmax=Q20maxρ20/ρ1=110*1.331/17.93=8.166
QSmin=Q20minρ20/ρ1=10*1.331/17.93=0.742

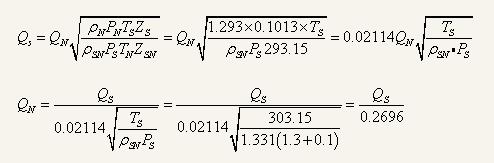

3、 由金属转子流量计实际使用流体状况下的流量修正公式:
QNmax=QSmax/0.2696=8.166/0.2696=30.29
QNmin=QSmax/0.2696=0.742/0.2696=2.75
式中:ZS(ZSN)为被测气体在标准状态(工作状态)下压缩系数(一般情况ZS≈ZSN);Qs为工况下氧气的实际流量;QN为标况下空气的实际流量;ρN为标况下空气的密度(1.293kg/m3);PN为标准大气压;TN为标准温度293.15K;ρSN为标况下氧气的密度(即ρ20);PS为氧气实际工作压力(即P1);TS为氧气实际工作温度(即T1)。
