浮子流量计的特性及特点

2013-11-28 11:06

    一、浮子流量计的特性

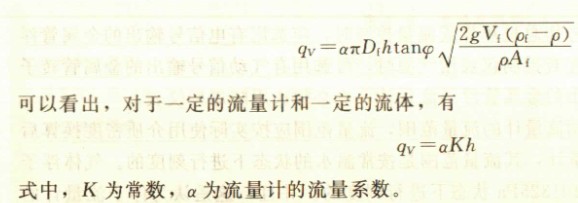

浮子流量计的流量公式:

从式(9-26)可以看出,当被测介质确定后,流体密度ρ为常数,体积流量qv是流量系数α和浮子高度h的函数。所以浮子流量计的特性,主要是讨论流量系数α的特性。为了得到qv与h之间的线性关系,希望流量系数α为一个常数,这样,流量qv与浮子高度h之间就存在着一一对应的近似线性的关系。
    大量的试脸表明,浮子流量计的流量系数α与浮子的几何形状和流动雷诺数Red有关。对于一定的浮子形状,当雷诺数大于某一界限雷诺数Rek后,流量系数α将趋于一常数。所以,对于一定形状的浮子和一定的流体,若实际雷诺数在界限雷诺数Rek以上,就能使得体积流量qv和浮子高度h之间基本成线性关系,上述各种浮子流量计的刻度换算公式可以使用。当实际雷诺数比界限雷诺数小时,流量系数α将随雷诺数变化,使用时不能忽略由于α变化带来的影响。
    二、浮子流量计的特点
    (1)适用于小管径和低流速,流量计的最小口径可以做到1.5~4mm。以测量液体为例,口径在10mm以下的玻璃浮子流量计,满度测量的流速在0.2~0.6m/s之间,甚至可到0.1m/s,金属管浮子流量计及口径大于15mm的玻璃管浮子流量计的流速稍大,一般在0.5~1.5m/s之间。
    (2)可用于低雷诺数,当选用对黏度不敏感形状的浮子,只要雷诺数大于40或300,浮子流量计的流量系数就会不随雷诺数变化,流体黏度的变化也不影响流量系数。
    (3)玻璃浮子流量计结构简单、价格低廉、直观、使用方便。金属管浮子流量计既有现场指示型又带有远传型。
    (4)压力损失小,玻璃管浮子流量计的压力损失一般为2~3kPa,金属管浮子流量计的压力损失一般为4~9kPa,最高为20kPa。
    (5)对上游直管段的要求比较低。
    (6)有较宽的流量范围,一般为10:1。如采用特殊结构的浮子流最计流量范围度可以扩展得很大。
