调节器的输出电路是一个电压一电流转换器，它将PID电路在1-5V间变化的输出电压Vo3，转变为4~20mA的电流输出，由于Vo3是以VB=+10V为起点变化的电压，而调节器的负载是接在输出端与地之间的，因而输出电路还必须承担电平移动的任务。

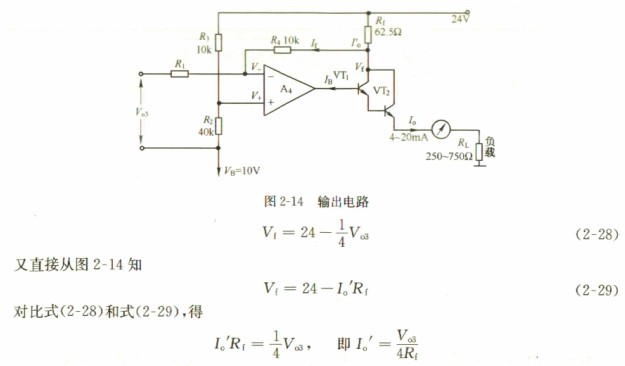

    为了使调节器的输出电流不随负载电阻大小变化，输出电路应该具有恒流特性。在图2-16中可看到，输出电路使用集成运算放大器A4，以强烈的电流负反馈保证这一特性。为了提高调节器的负载能力，在放大器A4的后面，用晶体管VT1，VT2组成复合管带动负载。这不仅可减轻放大器A4的发热、提高总放大倍数、增进恒流性能，而且将如后面的分析中表明的，可以提高电流转换的精度。
图2-14的输出电路实际上是一个比例运算器，电阻R3=R4=10KΩ，若令R1=R2=4R3，则用理想放大器的分析方法可写出


粗略地看，如果认为反馈支路中的电路If和晶体管VT1的基极电流IB都比较小，可以忽略，就可由

若取Rf=62.5Ω，则当Vo3=1~5V时，输出电流Io=4~2OmA。
    实际上，忽略复合管VT1的基极电流IB误差不大。但反馈支路电流If一般不能忽略，分析证明，当取R1=4(R3+Rf)=40.25kΩ时，可以精确获得转换关系式(2-30)。
