玻璃管浮子流量计相关知识

2013-12-24 16:03

    1.结构形式

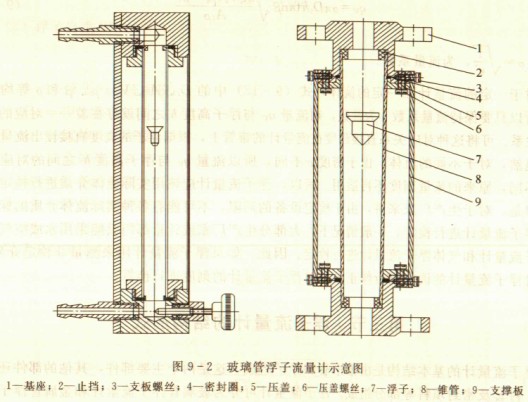

如图9-2所示,玻璃管浮子流量计是由锥形管、浮子及管路连接的上、下基座、密封垫圈和上、下止挡等组成。锥形管一般选用强度较高的透明材料,如高硼硅质玻璃、石英玻璃等。锥管的锥度根据流量大小及流量范围而定,管子的锥度越大则所测的流量越大。一般锥管表面刻有流量的百分数或直接刻有水或空气的流量值。浮子的形状有多种,可以根据流量测量范围、浮子工作的稳定性、流量系数对介质黏度的适用范围以及制造工艺等因素进行选择。浮子的材料应根据被测介质的化学性质选用,一般由硬铝、不锈钢、硬像胶、胶木及塑料等制成。流量计与管路连接有法兰连接、螺纹连接和软管连接等方式。一般玻瑞管浮子流量计的结构形式分为三种,像公称通径较小的,如4mm、6mm、10mm,其结构为两端由两块分离的方形基座,两基座间用支律板连接,外面套有机玻确护罩,玻璃管用压盖及O形密封圈固定在基座上,在下基座上装有针形阀,基座后端安装锥形接嘴用于软管连接。其流量调节方式为自身带针阀调节和不带针阀调节的。第二种通径为15mm、25mm、40mm的。其结构特点是当流量计安装在管道上需要更换或清洗玻璃管时,不需要将流量计从管道上拆下,只需要将压盖松开,管子就能水平取出。还有一种固定式结构的,一般适用于通径50mm、80mm、100mm,其结构形式与第二种基本相同,由于大管径流量计内的浮子较重,防止由于浮子的突然下落损伤玻璃管,在浮子的中间加装导杆。这两种流量计一般为法兰或螺纹连接。

    2.型号规格
    玻璃管浮子流量计可分为以下几种形式:
    (1)普通型(LZB型)测量介质为液体和气体。公称通径从LZB-2~LZB-15。其流量计与被测介质接触的部分材料,比如基座的材料主要采用黄铜、铸铁内衬和铸铁内涂。止挡的材料主要为聚四氟乙烯,大口径采用铸铁内涂。浮子的材料主要采用不锈钢、小口径采用玛瑙球。其流量计的密封填料为耐酸碱橡胶。锥形管玻璃材料为高硼硅质玻璃。
    (2)耐腐型 (LZBM及LZJ型)测量介质为液体和气体。公称通径从LZB-15F~LZB-100F、LZJ-15F~LZJ-50F。其流量计与被测介质接触的部分零件,锥形管玻瑞材料为高硼硅质玻璃,其余都采用报四氟乙烯PTFE(内衬)及F46隔膜。
    (3) LZB-S型为水表校验装置专用,也可用于其他场合。
    (4)LZT-S型 (塑料管)为塑流量计,管体材料为AS,接头为ABS。
